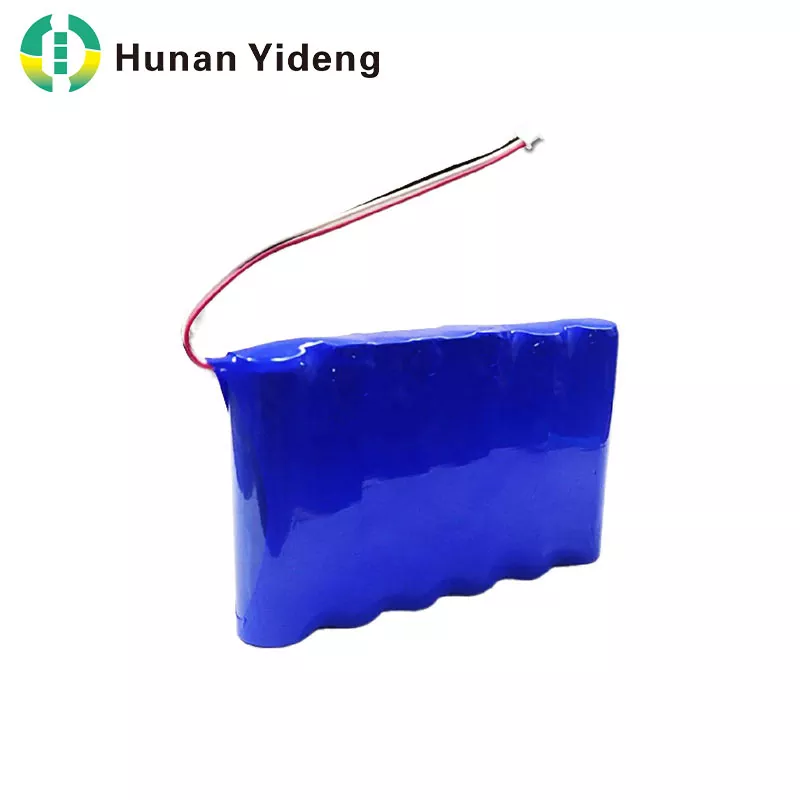

Иденгобеспечивает11,1 В, 4000 мАч, 18650, 3S2P, литий-ионный аккумулятор с длительным сроком службыдля портативной электроники, промышленного оборудования, систем мониторинга и индивидуальных источников питания, требующих стабильного напряжения, практичной емкости и возможности перезарядки.
Литий-ионный аккумулятор напряжением 11,1 В емкостью 4000 мАч состоит из трех последовательно соединенных групп по 18650 ячеек, по две ячейки в каждой группе соединены параллельно. Эта конфигурация 3S2P обеспечивает номинальное напряжение 11,1 В, номинальную емкость 4000 мАч и номинальную энергию примерно 44,4 Втч. Его перезаряжаемая конструкция делает его практичным вариантом для портативного оборудования, систем резервного питания, устройств промышленного мониторинга и других электронных продуктов. Понимание электрических характеристик, требований к защите, условий зарядки и совместимости приложений помогает производителям оборудования выбрать подходящее аккумуляторное решение. Yideng также поддерживает разработку индивидуальных аккумуляторных блоков для удовлетворения различных требований интеграции.
Литий-ионная аккумуляторная батарея напряжением 11,1 В емкостью 4000 мАч представляет собой источник питания, предназначенный для электронного оборудования, которому требуется более высокое рабочее напряжение, чем может обеспечить один литий-ионный элемент. В нем используются цилиндрические элементы формата 18650, расположенные в определенной электрической конфигурации для достижения необходимого напряжения и емкости.
Цифры в названии продукта описывают его основные характеристики:
Всего эта конфигурация содержит шесть ячеек. Последовательные соединения увеличивают напряжение, а параллельные соединения увеличивают доступную мощность. При правильном проектировании полученный аккумуляторный блок может обеспечить полезный баланс напряжения, времени автономной работы и гибкости упаковки.
Для разработчиков оборудования важным фактором является не просто номинальное напряжение батареи. Совместимость также зависит от потребляемого тока, требований к зарядке, доступного места для установки, рабочей температуры и схемы защиты.
Прежде чем выбирать батарею для коммерческого продукта или промышленной системы, покупатели должны проверить ее номинальные электрические характеристики и убедиться, что комплектная батарея соответствует требованиям применения.
| Параметр | Спецификация | Практическое значение |
|---|---|---|
| Модель аккумулятора | 18650-3С2П | Определяет формат и расположение ячеек |
| Химия батареи | Литий-ионный | Поддерживает приложения с перезаряжаемой мощностью |
| Номинальное напряжение | 11,1 В | Помогает определить электрическую совместимость |
| Номинальная мощность | 4000 мАч/4 Ач | Указывает номинальную зарядную емкость |
| Номинальная энергия | 44,4 Втч | Обеспечивает основу для оценки времени выполнения. |
| Конфигурация ячейки | 3С2П | Шесть ячеек расположены в трех группах серий. |
| Максимальный зарядный ток | 1С, при условии соблюдения спецификации продукта | Определяет разрешенную верхнюю скорость зарядки |
| Температура зарядки | от 0°С до 50°С | Определяет указанную среду зарядки |
| Температура разрядки | от -20°С до 60°С | Определяет указанную среду разряда |
| Цикл жизни | См. условия испытаний, заявленные производителем. | Поддержка планирования срока службы и замены. |
Важный:Приведенные выше значения основаны на информации о продукте, опубликованной Yideng. Пределы зарядки, пределы разряда и температурные условия должны быть подтверждены согласно последней спецификации для точной конфигурации батареи. Максимальный номинальный ток никогда не следует рассматривать как рекомендуемый постоянный рабочий ток без проверки.
Номинальную энергию можно оценить, умножив номинальное напряжение на номинальную мощность:
11,1 В × 4 Ач = 44,4 Втч
Это значение помогает инженерам оценить количество энергии, доступной для приложения. Например, устройство, потребляющее в среднем 10 Вт, теоретически будет работать примерно 4,44 часа при номинальной мощности. Фактическое время работы обычно будет ниже или иным образом будет отличаться из-за потерь преобразования, пределов разряда, температуры, старения батареи и изменений в потребляемой мощности.
Схема 3S2P полезна, когда устройству требуется номинальное напряжение около 11,1 В и емкость 4000 мАч. Он сочетает в себе электрические преимущества последовательного и параллельного соединений в одном компактном аккумуляторном блоке.
В трехпоследовательной схеме номинальные напряжения трех групп ячеек складываются. При использовании обычных литий-ионных элементов с номинальным напряжением 3,7 В результирующее номинальное напряжение батареи составляет 11,1 В. Это подходит для электронных систем, разработанных для этого диапазона напряжений, при условии, что их полные требования к рабочему напряжению удовлетворены.
Каждая группа серий содержит две параллельно соединенные ячейки. При правильно подобранных ячейках параллельные соединения увеличивают доступную емкость по сравнению с одной ячейкой. Таким образом, собранный блок может обеспечить емкость 4000 мАч при сохранении заданного номинального напряжения.
В отличие от одноразовых батарей, литий-ионные аккумуляторы можно использовать повторно, выдержав несколько циклов зарядки. Их практический срок службы зависит от привычек зарядки, глубины разряда, температуры, потребляемого тока, условий хранения, а также качества системы управления элементами и батареями.
Аккумуляторный блок может быть спроектирован с различной длиной кабеля, разъемами, защитными кожухами и способами установки. Эти опции помогают разработчикам продукции адаптировать источник питания к физическим и электрическим требованиям своего оборудования.
Конфигурация батареи 11,1 В, 4000 мАч может поддерживать широкий спектр применений, если ее напряжение, ток разряда, размеры и экологические характеристики соответствуют конструкции оборудования.
Пригодность к применению должна быть установлена посредством электрической и механической оценки. Для устройств с высокими пусковыми токами, двигателей, радиопередатчиков или нагревательных элементов может потребоваться батарея с другим номиналом разряда или дополнительные тепловые характеристики.
Для разработчиков продуктов, сравнивающих архитектуры аккумуляторов, литиевые аккумуляторные решения Yideng служат отправной точкой для оценки вариантов перезаряжаемых аккумуляторов и требований к индивидуальной настройке.
Выбор батареи, основываясь только на ее напряжении и емкости, может привести к проблемам с интеграцией. Покупатели должны оценить полный рабочий профиль оборудования перед подтверждением покупки.
Проверьте номинальное напряжение устройства и допустимый входной диапазон. Номинальное напряжение аккумулятора не является его напряжением на каждом этапе зарядки или разрядки. Оборудование должно выдерживать полный указанный диапазон напряжений аккумулятора.
Оцените среднюю потребляемую мощность и необходимое время работы. Для предварительного расчета разделите номинальную энергию батареи на среднюю мощность устройства. Примените соответствующий допуск на потери преобразования, резервную емкость, температурные эффекты и старение батареи.
Сравните нормальный рабочий ток оборудования и пусковой ток с утвержденными пределами разряда аккумуляторной батареи. Убедитесь, что элементы, проводка, разъемы, защитная плата и корпус могут выдержать необходимую нагрузку.
Подтвердите максимально допустимые размеры и вес батареи. Перед массовым производством также следует проверить тип разъема, полярность, длину кабеля, точки крепления и конструкцию корпуса.
Просмотрите ожидаемое количество циклов зарядки и разрядки при определенных условиях испытаний. Учитывайте температуру окружающей среды, частоту зарядки, продолжительность хранения, вибрацию и последствия неожиданного отключения электроэнергии.
Для групп закупок следующий контрольный список может упростить обсуждение с поставщиками:
Правильные методы зарядки и обращения необходимы для поддержания работоспособности литий-ионного аккумулятора. Хотя схема защиты аккумулятора может снизить конкретные электрические риски, она не устраняет необходимости в подходящей конструкции системы и тщательной эксплуатации.
Выберите зарядное устройство, предназначенное для точного химического состава батареи, серийной конфигурации и ограничения зарядного напряжения. Обычный литий-ионный аккумулятор из трех серий обычно использует предел зарядки 12,6 В, когда его элементы имеют максимальное напряжение заряда 4,2 В. Перед использованием подтвердите это значение в утвержденном техническом паспорте батареи.
Соблюдайте указанные производителем диапазоны температур зарядки и разрядки. Не заряжайте аккумулятор за пределами разрешенного диапазона, не размещайте его рядом с источниками тепла и не оставляйте под прямыми солнечными лучами в закрытом помещении.
Подходящая система управления аккумулятором или схема защиты могут обеспечивать такие функции, как защита от перезаряда, защита от чрезмерной разрядки, защита от перегрузки по току и защита от короткого замыкания. Балансировку ячеек и мониторинг температуры следует учитывать в соответствии с конструкцией и применением.
Производители аккумуляторов и разработчики оборудования также должны оценить применимые требования к транспортировке, безопасности продукта и конечному использованию перед отправкой или внедрением продукта с батарейным питанием.
Стандартные аккумуляторные блоки могут подходить не для каждой конструкции оборудования. OEM-адаптация позволяет производителям привести электрические характеристики и физическую структуру аккумулятора в соответствие с требованиями к установке продукта.
В информации о продукте Yideng описывается разработка индивидуального аккумуляторного блока для клиентов, которым нужны решения по электропитанию для конкретных приложений. В зависимости от проекта и инженерной проверки, обсуждения по настройке могут охватывать:
Эти меры помогают отделам закупок оценить больше, чем первоначальную цену за единицу продукции. Согласованные спецификации, соответствующая защита, отслеживаемые результаты испытаний и четкий процесс настройки могут уменьшить проблемы интеграции во время производства.
Прежде чем размещать оптовый заказ, запросите текущий паспорт и подтвердите, какие проверки качества, документы по безопасности и записи об отправке доступны для конкретной модели. Сертификаты и отчеты об испытаниях следует сверять с конкретным продуктом и предполагаемым рынком, а не предполагать только химический состав батареи.
3S2P означает, что три группы ячеек соединены последовательно, по две ячейки в каждой группе соединены параллельно. Всего в конфигурации используется шесть ячеек. Последовательные соединения увеличивают напряжение, а параллельные соединения увеличивают мощность.
Его номинальная энергия составляет примерно 44,4 Втч, рассчитанная путем умножения 11,1 В на 4 Ач. Фактическая полезная энергия зависит от условий разрядки, эффективности системы, состояния батареи и допустимого ограничения разряда.
Нет. Зарядное устройство должно соответствовать химическому составу аккумулятора, серийной конфигурации, предельному напряжению зарядки и требованиям к току. Для обычного трехсерийного литий-ионного аккумулятора с максимальным зарядом 4,2 В типичный предел зарядки составляет 12,6 В. Перед подключением зарядного устройства проверьте точную спецификацию.
Время работы зависит от среднего энергопотребления устройства. Предварительная оценка — 44,4 Втч, разделенные на потребляемую мощность устройства в ваттах. Например, нагрузка 10 Вт дает теоретическую оценку 4,44 часа без учета потерь и других эксплуатационных факторов.
Нет. Все литий-ионные аккумуляторы постепенно теряют емкость в результате использования и старения. Срок службы зависит от температуры, условий зарядки, глубины разряда, потребляемого тока, условий хранения и конструкции аккумулятора. Уточните у поставщика условия испытаний на срок службы и заявленный критерий производительности в конце срока службы.
Иденг описывает услуги OEM и ODM по настройке аккумуляторных блоков, включая выбор разъема, длину кабеля, конфигурацию аккумулятора и дизайн корпуса. Перед заказом подтвердите доступные варианты, образец процесса и техническую осуществимость в компании.
Подтвердите электрические характеристики, размеры, требования к разрядке, функции защиты, совместимость с зарядкой, результаты выборочных испытаний, время производства и применимую отгрузочную документацию. Прежде чем утверждать окончательную производственную спецификацию, запросите техническую документацию по конкретной модели.
Литий-ионный аккумулятор 18650 3S2P напряжением 11,1 В, 4000 мАч, номинальной мощностью 44,4 Втч и практичной конфигурацией для совместимого портативного и промышленного электронного оборудования. Его пригодность зависит от соответствия напряжения, емкости, потребляемого тока, условий зарядки, размеров и требований защиты для предполагаемого применения.
Для предприятий, разрабатывающих продукты с батарейным питанием, надежный процесс поиска должен включать техническую проверку, проверку образцов, оценку безопасности и четкие производственные спецификации. Yideng обеспечивает отправную точку для изучения стандартных и индивидуальных решений для литиевых аккумуляторов. Если вы планируете новый продукт или вам нужен аккумуляторный блок, адаптированный к вашему оборудованию, просмотрите сведения о продукте исвязаться с намичтобы обсудить напряжение, емкость, разъем, корпус и требования к заказу. Yideng может помочь вам оценить подходящую конфигурацию батареи для вашего проекта.
